I. Huvudtyper av gjutjärnsventiler

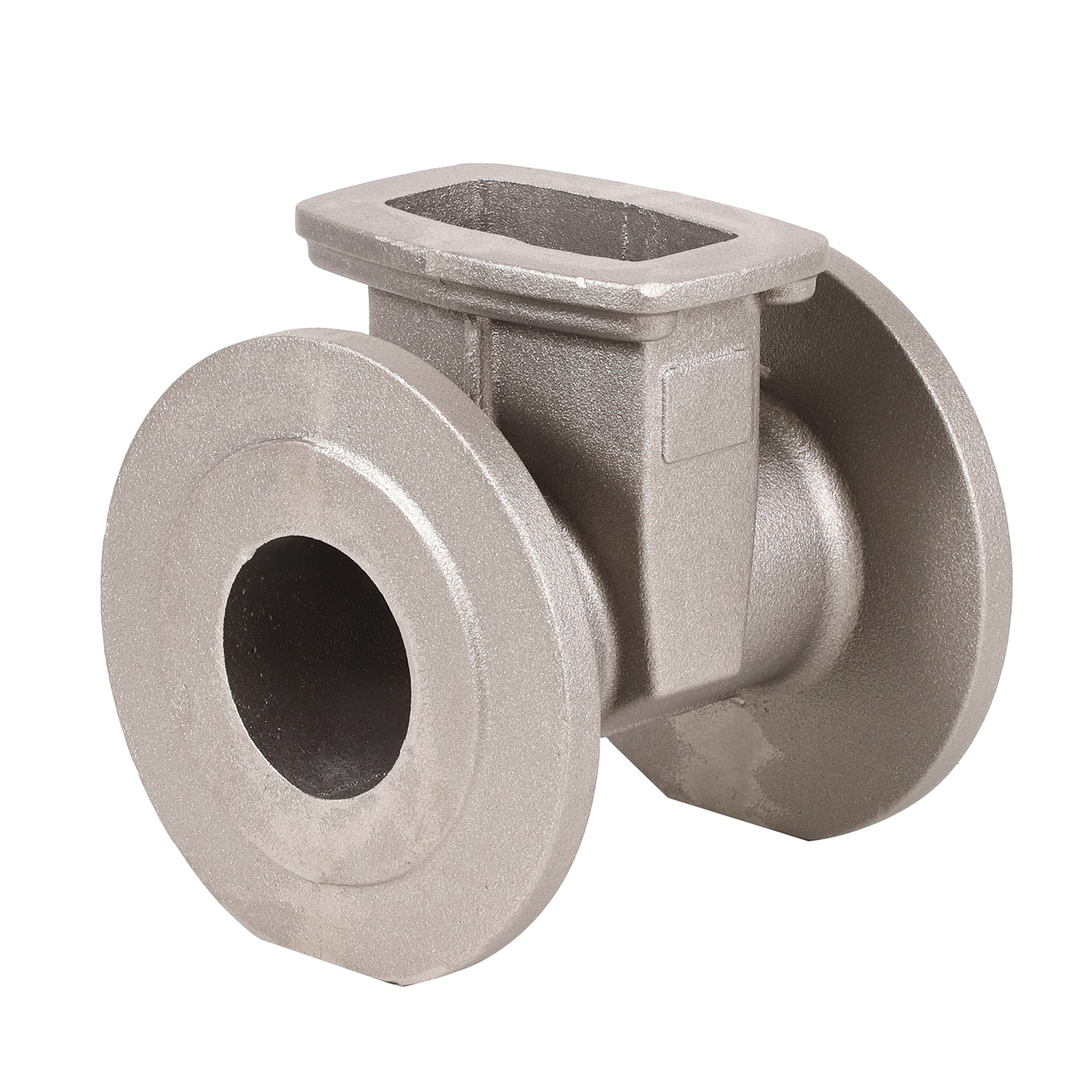

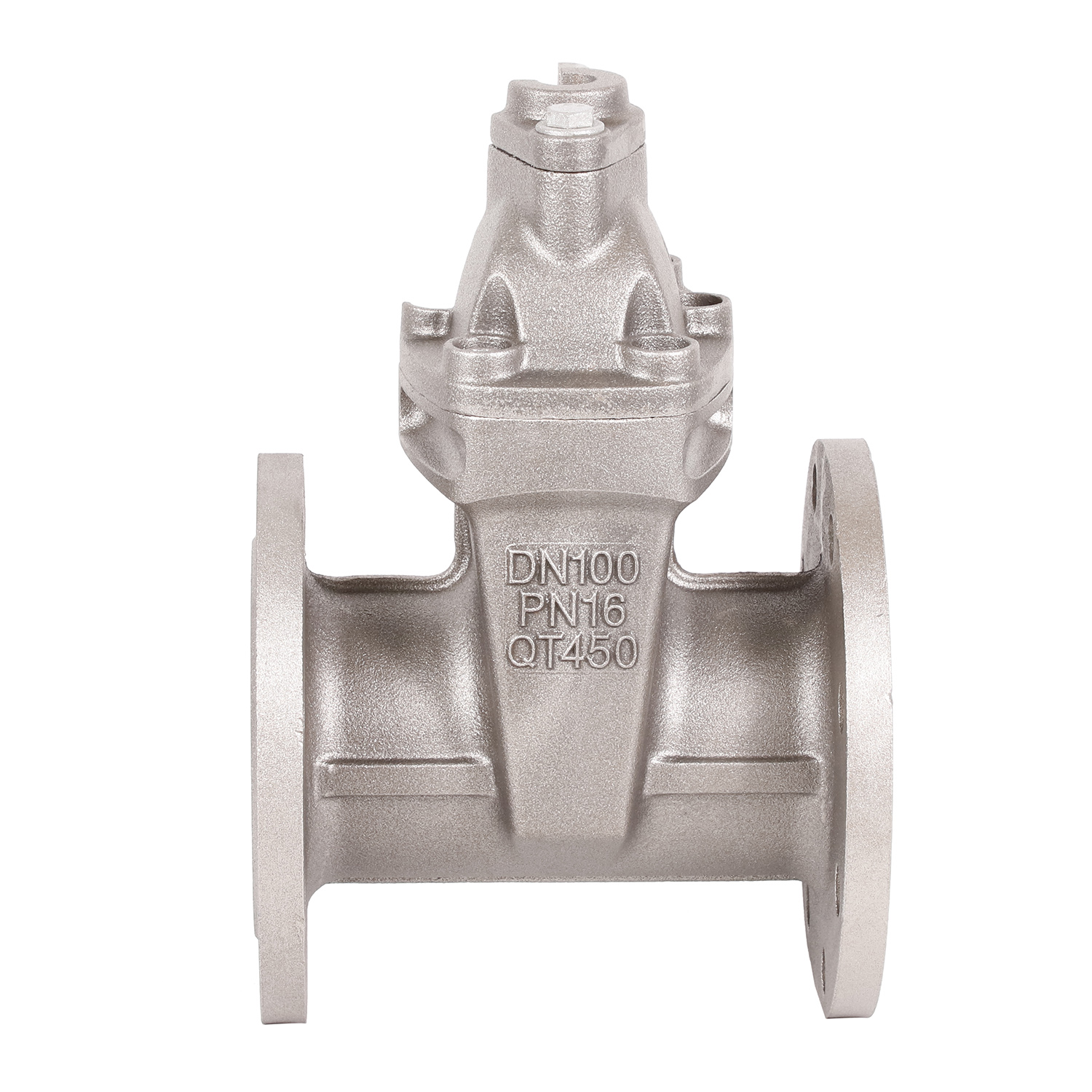

- Slussventil
- Funktioner: Helt öppen/helt stängd, lågt vätskemotstånd, lämplig för medelstora avstängningar.
- Struktur: Stigande stam (t.ex. Z45X-16Q), icke-stigande stam.
- Tillämpningar: Vattenförsörjning, dränering, avloppsrening.
- Kulventil
- Funktioner: Flödesreglering, god tätning, men högre flödesmotstånd.
- Struktur: Rak genomgång, vinkelformad (t.ex. J41H-16C).
- Tillämpningar: Kemiska och petroleumrörledningar.
- Fjärilsventil
- Funktioner: Kompakt storlek, flexibel drift, lämplig för rörledningar med stor diameter.
- Struktur: Centrumlinjetyp, dubbel excentrisk (t.ex. D71X-16Q).
- Tillämpningar: Brandskyddssystem, VVS.
- Backventil
- Funktioner: Förhindrar automatiskt återflöde.
- Typer: Svängtyp, lyfttyp (t.ex. H44X-10Q).
- Tillämpningar: Pumputlopp, vattenförsörjningssystem.
- Kulventil
- Funktioner: 90° rotation för snabb på/av-kontroll.
- Material: Flytande kula, fast kula (t.ex. Q41F-16C).
- Tillämpningar: Kemisk industri och livsmedelsindustri.
II. Klassificering av gjutjärnsmaterial
- Grått gjutjärn (HT200/HT250)
- Egenskaper: Låg kostnad, slitstark men spröd.
- Tillämpningar: Lågt tryck och omgivningstemperatur (t.ex. vattenförsörjning).
- Segjärn (QT450-10)
- Egenskaper: Hög hållfasthet, god seghet, kan ersätta stålventiler.
- Tillämpningar: Miljöer med medelhögt tryck och höga temperaturer (t.ex. kemikalier, brandskydd).
III. Tekniska parametrar
- Tryckklassificeringar
- ISO: PN6/PN10/PN16/PN25 (motsvarande klass 150/300, etc.).
- ANSI: Klass 150/300/600.
- Nominell diameter (DN)
- DN50–DN600 (stora diametrar vanliga i kommunala projekt).
- Temperaturintervall
- Grått gjutjärn: -10°C till 120°C; Segjärn: -30°C till 200°C.
- Anslutningstyper
- Fläns (vanligast), gängad, wafer, svetsad.
IV. Typiska tillämpningar
- Vattenförsörjning och avlopp
- Slussventiler, fjärilsventiler för vattenverk och pumpstationer.
- VVS-system
- Fjärilsventiler, backventiler för kylvattenslingor.
- Kemikalier/petroleum
- Kulventiler, kulventiler för transport av korrosiva medier.
- Brandskydd
- Fjärilsventiler, signalfjärilsventiler för rörledningsstyrning.
V. Riktlinjer för val av ventil
- Mediumegenskaper
- Frätande medier: Segjärn med epoxibeläggning; partikelformiga medier: slitstarka slussventiler.
- Tryck och temperatur
- Högtrycks-/högtemperaturmiljöer: Föredra segjärn för att undvika sprödhet hos grått gjutjärn.
- Installationsutrymme
- Rörledningar med stor diameter: Fjärilsventiler; utrymmesbegränsade utrymmen: Kulventiler.
- Miljöfaktorer
- Fuktiga miljöer: Överväg korrosionsskydd (t.ex. galvaniserad beläggning).
- Fuktiga miljöer: Överväg korrosionsskydd (t.ex. galvaniserad beläggning).
